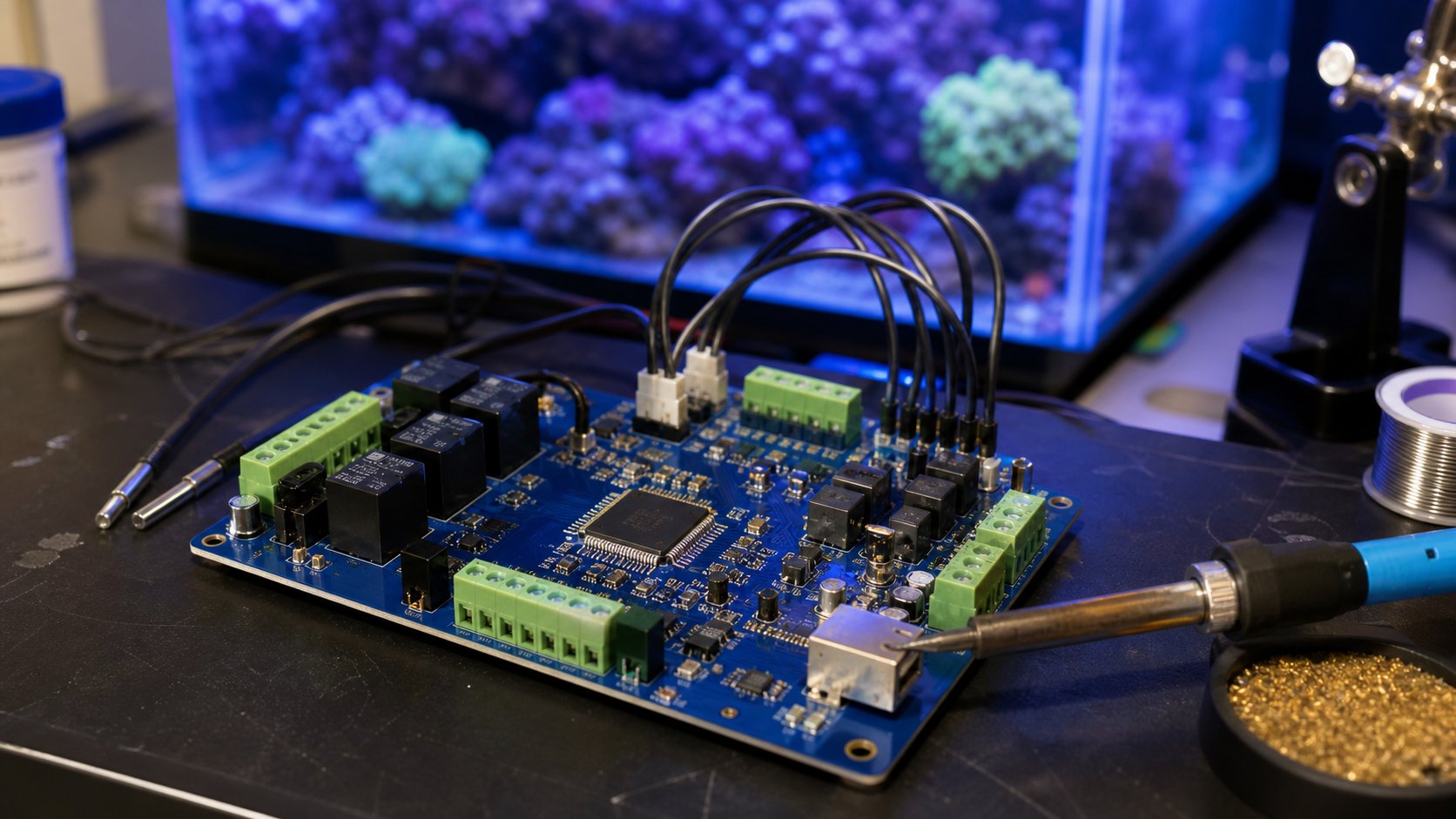

บอร์ดคอนโทรลเลอร์ DIY ที่ “จริงจัง” ต้องเป็น PCB ไม่ใช่สายไฟลอย: แยกวงจรกำลังกับวงจรควบคุม ใส่ฟิวส์/ออปโตไอโซเลเตอร์ และออกแบบเผื่อความชื้น — บทความนี้ให้ blueprint + แหล่งวงจรโอเพนซอร์สให้เริ่ม
สถาปัตยกรรมที่ปลอดภัย ( blueprint หลัก)
- 1) แหล่งจ่ายแยก — 12V/24V สำหรับปั๊ม/วาล์ว, 5V/3.3V สำหรับบอร์ด/เซนเซอร์ (DC-DC แยกวงจร, ฟิวส์ทุกสายกำลัง)
- 2) วงจรกำลังแยกจากสัญญาณ — สับไฟ 220V ด้วย รีเลย์ + ออปโตไอโซเลเตอร์ หรือ SSR; อย่าให้ทองแดง 220V วิ่งใกล้เส้นเซนเซอร์ (clearance/creepage ตามมาตรฐาน)
- 3) โพรบ — pH/ORP มีสัญญาณอิมพีแดนซ์สูง ต้องวงจรขยาย (op-amp) คุณภาพ + ป้องกันการรบกวน; อุณหภูมิใช้ DS18B20 ดิจิทัล (ง่ายสุด); ระดับน้ำใช้โพรบ/เซนเซอร์แบบไม่กัดกร่อน
- 4) Fail-safe — วงจร “watchdog” + default OFF เมื่อบอร์ดค้าง; ฟิวส์/เบรกเกอร์ทุกวงจร ดูหลักใน DIY Raspberry Pi/ESP32
- 5) กันความชื้น — ใช้คอนฟอร์มัลโค้ต (conformal coating) กันน้ำกระเซ็น และขั้วต่อแบบกันน้ำ (ดู กันน้ำรั่ว)
โปรเจกต์โอเพนซอร์สให้ศึกษา/ต่อยอด
- Reef-Pi — ซอฟต์แวร์/เฟิร์มแวร์คอนโทรลเลอร์ตู้ทะเล โอเพนซอร์ส (GitHub) รองรับ Raspberry Pi + โมดูลรีเลย์ — ศึกษา architecture แล้วออกแบบ PCB ของตัวเองตาม
- Home Assistant + ESPHome — ระบบบ้านอัตโนมัติ ใช้ ESP32 วัด/ควบคุมผ่าน YAML — ชุมชนใหญ่ หา “aquarium” integration/ตัวอย่างได้
- ค้น GitHub ด้วยคำ: “reef controller esp32”, “aquarium pcb”, “dosing pump esp32” — มี schematic/KiCad ให้ศึกษา (ตรวจ license ก่อนใช้)
ขั้นตอนจากแนวคิด → PCB จริง
- วาด schematic + layout ด้วย KiCad (ฟรี) หรือ EasyEDA (ออนไลน์)
- ตรวจ DRC (Design Rule Check) + ดู 3D preview
- ส่งออก Gerber → สั่งผลิตกับ PCB fab ราคาประหยัด (เช่น JLCPCB/PCBWay — แผ่น 5×5 ซม. 5-10 แผ่น เริ่มหลักร้อยบาท รวมส่ง)
- บัดกรีด้วยหัวแร้ง/รีโฟลว์ ทดสอบทีละวงจร (วัดไฟ/สัญญาณ ก่อนต่ออุปกรณ์จริง)
- ทดสอบในถังน้ำเกลือ/ตู้กัก 1–2 สัปดาห์ ก่อนใช้กับตู้จริง — บันทึกผล (ดู โปรเจกต์ DIY อื่น ๆ)
ข้อควรระวังทางกฎหมาย/ความปลอดภัย
- งาน 220V AC ภายในบ้าน: ถ้าไม่ชำนาญ ให้ช่างไฟตรวจ/ทำส่วนกำลังให้ — ผิดพลาด = ไฟดูด/ไฟไหม้ (ประกันอาจไม่คุ้มถ้าทำเองไม่ปลอดภัย)
- อุปกรณ์ที่จุ่มน้ำ (ฮีตเตอร์/ปั๊ม) ต้องมี RCD/GFCI ที่เบรกเกอร์ — ไม่ใช่ “มี PCB สวย” แล้วปลอดภัย
- อย่าเปิดเผย schematic ที่มีข้อบกพร่อง/ยังไม่ทดสอบว่า “ปลอดภัย” — ระบุสถานะ prototype เสมอ
สรุป
- PCB = ความน่าเชื่อถือของ DIY — แยกวงจรกำลัง/สัญญาณ ฟิวส์+ออปโต fail-safe
- เริ่มจากของที่มี — Reef-Pi/ESPHome แล้วออกแบบตาม blueprint
- สั่ง PCB ถูก ๆ ได้ — KiCad → Gerber → fab; แต่กำลังไฟ 220V ให้ช่างช่วย
🔎 ระดับหลักฐาน: โอเพนซอร์ส/วิศวกรรม (Open-source/Engineering)
อ้างอิงโปรเจกต์โอเพนซอร์สที่มีผู้ใช้จริง (Reef-Pi, ESPHome) และหลักวิศวกรรมไฟฟ้า — ชิ้นงาน DIY ไม่ผ่านการรับรองมาตรฐาน ต้องทดสอบและรับผิดชอบความปลอดภัยเอง
